TUGAS ERD Narasi & ERD Dokumen

Tugas 1 ERD Narasi




ERD




Tranformasi ERD ke LRS





LRS




TUGAS 2 ERD Dokumen

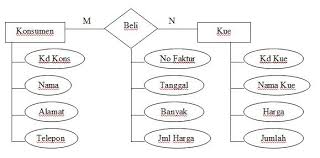

ERD

TUGAS 2 BASIS DATA

Cardinal (1:1)



Cardinal (1:M)





Cardinal (M:N)








ERD Di Kampus

TUGAS PERANCANGAN BASIS DATA

TUGAS PERANCANGAN BASIS DATA


1 . Basis data adalah kumpulan informasi yang disimpan di dalam komputer secara sistematik sehingga dapat diperiksa menggunakan suatu program komputer untuk memperoleh informasi dari basis data tersebut. Perangkat lunak yang digunakan untuk mengelola dan memanggil kueri (query) basis data disebut sistem manajemen basis data (database management system, DBMS). Sistem basis data dipelajari dalam ilmu informasi.

Istilah "basis data" berawal dari ilmu komputer. Meskipun kemudian artinya semakin luas, memasukkan hal-hal di luar bidang elektronika, artikel ini mengenai basis data komputer. Catatan yang mirip dengan basis data sebenarnya sudah ada sebelum revolusi industri yaitu dalam bentuk buku besar, kuitansi dan kumpulan data yang berhubungan dengan bisnis.

2. JENIS-JENIS KEY PADA DATA BASE

• Primary Key (Kunci Primer)

         Kunci primer adalah suatu atribut atau satu set minimal atribut yang tidak hanya mendefinisikan secara unik suatu kejadian spesifik tetapi juga dapat mewakili setiap kejadian dari suatu kejadian.
Nilai field yang menjadi primary key harus:
- Unik atau tidak boleh ganda
- Tidak boleh Null (kosong, tidak diketahui, tidak dapat ditentukan)
- Key tersebut lebih natural untuk dijadikan acuan
database tanpa data apapun yang asing. Setiap tabel dapat memiliki satu atau lebih candidate key.
Key boleh terdiri lebih dari satu field Key yang terdiri lebih dari satu kolom seperti ini disebut Composite Key



Contoh Primary Key
Contoh:
File pegawai berisi attribute
                Ø  no induk
                Ø  No ktp
                Ø  Nama
                Ø  Tempat lahir
                Ø  Tanggal lahir
                Ø  Alamat
                Ø  Kota
No induk dan no ktp adalah kunci calon (Candidate Key) dan untuk kunci utama (primary key) adalah salah satu yang dipilih dari kunci calon. Misalnya No. induk di jadikan primary key, maka primary key nya adalah no induk.
Nomor_pesanan sebagai primary key di tabel pesanan
Nomor_pesanan sebagai foreign key di tabel barang_pesanan.

• Foreign Key (Kunci Tamu)

               Foreign Key adalah satu set atribut atau set atribut sebagai key penghubung kedua tabel dan melengkapi satu relationship (hubungan) terhadap primary key yang menunjukan keinduknya.

Jika sebuah primary key terhubungan ke table/entity lain, maka keberadaan primary key pada entity tersebut di sebut sebagai foreign key.

Contoh Foreign Key :

Pada gambar diatas, nim pada table mhs adalah primary key. Sedangkan primary key pada table matkul adalah id_matkul. Lalu id_matkul menempel pada table mhs yang kita sebut sebagai foreign key.

Biasanya disebut table yang berisi foreign key sebagai table anak karena table tersebut mengait pada table lain. Sedangkan table yang terkait saya sebut sebagai table induk. Pada contoh table di atas, mhs sebagai table anak sedangkan matkul sebagai table induk.

• Candidat key (Kunci kandidat/kunci calon)

          adalah suatu atribut atau satu set minimal atribut yang hanya mengidentifikasikan secara unik untuk suatu kejadian spesifik dari entitas.

Candidate key ini harus memenuhi syarat sbb:

Unique Identifier, untuk setiap row/tuple candidate key harus secara unik dapat menjadi identifier. Artinya, setiap non candidate key atribut secara fungsional bergantung pada candidate tersebut.

Non Redudancy, tidak ada duplikasi candidate key untuk menjadi unique identifier, dimana tidak dapat dilakukan penghapusan pada candidate key dimana tidak merusak sifat unique identifier.

Contoh dari candidate key adalah:

Untuk entiti 'supplier' candidate key yang dapat kita pilih adalah atribut SNo, karena secara fungsional atribut SName, Status, dan City bergantung ke atribut SNo.



Contoh Candidate Key

File pegawai berisi attribute

                Ø  no induk

                Ø  No ktp

                Ø  Nama

                Ø  Tempat lahir

                Ø  Tanggal lahir

                Ø  Alamat

                Ø  Kota

Kunci kandidat disini adalah:

                Ø  No induk

                Ø  No ktp

• Secondary Key

Sebuah atribut / kombinasi atribut secara paksa digunakan untuk tujuan pengambilan data.

Foregn Key

Sebuah atribut / kombinasi atribut dalam sebuah tabel dimana nilainya cocok dengan primary-key pada tabel lainnya.

Contoh :

• Alternative Key adalah candidate key yang tidak dipilih sebagai primary key.
• Composite Key

Dalam desain database, composite key adalah kunci yang terdiri dari 2 atau lebih atribut yang secara unik mengidentifikasi suatu kejadian entitas. Setiap atribut yang membentuk kunci senyawa adalah kunci sederhana dalam haknya sendiri.

composite setidaknya satu atribut yang membentuk kunci komposit bukanlah kunci sederhana.

Contoh Composite Key:

suatu entitas yang mewakili masing-masing modul siswa hadir di Universitas. entitas ini memiliki nim dan kode_matakuliah sebagai kunci utama. Setiap atribut yang membentuk kunci utama adalah kunci sederhana karena masing-masing merupakan referensi unik ketika mengidentifikasi siswa dalam satu kasus dan modul yang lain.

Sebaliknya, dengan menggunakan contoh yang sama, bayangkan kita mengidentifikasi seorang mahasiswa oleh NamaBelakang + NamaDepan mereka. Di tabel siswa tersebut pada modul kunci utama yaitu NamaDepan + NamaBelakang + kode_matakuliah. Karena NamaBelakang + NamaDepan merupakan referensi unik untuk mahasiswa, itu bukanlah sebuah kunci sederhana, itu adalah kombinasi dari atribut yang digunakan untuk secara unik mengidentifikasi seorang mahasiswa. Oleh karena itu kunci utama untuk entitas ini adalah kunci komposit.

Tidak ada pembatasan diterapkan pada atribut tentang (awal) kepemilikan mereka dalam model data. Ini berarti bahwa setiap satu, tidak ada, atau semua, dari beberapa atribut dalam kunci senyawa dapat menjadi kunci asing. Dimana kunci asing mungkin sendiri dapat menjadi kunci majemuk.

contoh:

Kata kata motivasi

Jika anda ingin melihat masa lalu, lihatlah keadaan sekarang. Jika anda ingin melihat masa depan maka lihatlah apa yang anda lakukan sekarang.

Akan tiba saatnya kita akan berhenti mencintai seseorang… bukan karena seseorang itu berhenti mencintai kita melainkan… kita menyadari bahwa orang itu akan lebih berbahagia apabila kita melepaskannya.

Perbanyaklah menggunakan telingga melebihi mulutmu. Karena kamu diberi dua tangan dan satu mulut supaya kamu lebih banyak mendengar daripada berbicara.

Kau bisa bersembunyi dari kesalahanmu, tapi tidak dari penyesalan. Kau bisa bermain dengan dramamu, tapi tidak dengan karmamu.

Melepaskan seseorang yang kita cintai memang sungguh menyakitkan namun tak semua yang dicintai harus dimiliki.

Jangan pernah berputus ada jika menghadapi kesulitan, karena setiap tetes air hujan yang jernih berasal daripada awan yang gelap.

Seberat apapun beban masalah yang kamu hadapi saat ini, percayalah bahwa semua itu tak pernah melebihi batas kemampuan kamu.

Tegas akan diri sendiri, buang pikiran negatif dan lakukan yang baik. Kegelisahan hanya milik mereka yang putus asa.

Tanpa belajar takkan ada perubahan. Tanpa perubahan berarti mati.

Kenangan tetap ada tapi jangan terfokus disana. Hidup lo bukan untuk kenangan tapi buat masa depan. Tetap semangat!

Cinta tidak memiliki apapun yang kau ingin kau dapatkan, tapi cinta memiliki semua yang ingin kau berikan.

Ketika terjadi sebuah masalah lebih baik segera memperbaikinya dengan mencari solusi bersama daripada saling menyalahkan.

Kesabaran merupakan obat terbaik dari segala kesulitan.

Seorang pemenang takkan pernah berhenti untuk berusaha dan orang yang berhenti untuk berusaha takkan menjadi seorang pemenang.

Tugas kita bukanlah untuk berhasil. Tugas kita adalah untuk mencoba, karena didalam mencoba itulah kita menemukan dan belajar membangun kesempatan untuk sukses.

Ketika amarah memuncak, bersabar adalah pilihan terbaik. Marah tidak akan menyelesaikan masalah dan mengalah bukan berarti kalah.

Orang-orang berhasil tidak hanya dengan keras hati, melainkan mereka juga pekerja keras yang percaya pada kemampuan dirinya.

Ada banyak cara yang bisa dilakukan untuk “MoveOn” dan untuk benar-benar bisa bangkit maka semuanya itu harus dimulai dari NIAT!!!

Cukup sekian dulu kata kata motivasi yang bisa saya tuliskan untuk kalian semua. Semoga dapat berguna, bermanfaat dan dapat memotivasi diri sendiri supaya lebih bersemangat dalam menjalani kehidupan atau melakukan sebuah pekerjaan.

1. Apa umumnya yang terdapat didalam system unit ?

Processor, Memory, Kartu Adapter, Sound Card, Kartu Modem, Video Card, Kartu Jaringan, Ports, Slot Harddisk, Power Supply.

2. apa itu motherboard?

Main papan sirkuit di unit sistem yang Berisi kartu adapter, chip prosesor, dan Chip memori Juga disebut board sistem.

3. apa itu CPU?

Menafsirkan dan melaksanakan instruksi dasar yang mengoperasikan komputer

Unit kontrol mengarahkan dan mengkoordinasikan operasi di komputer

Aritmhetic logic unit (ALU) melakukan Aritmatika, perbandingan, Dan operasi logis

juga disebut processor.

4.Sebutkan dan jelaskan ke tiga pengkodean sistem yang cukup populer?

ASCII—American Standard Code for Information Interchange

EBCDIC—Extended Binary Coded Decimal Interchange Code

Unicode—coding scheme capable of representing all

world’s languages

5. apa itu Byte?

Delapan bit dikelompokkan bersama sebagai satu unit Memberikan kombinasi yang berbeda cukup 0s dan 1s untuk mewakili 256 karakter individu bilangan Huruf Besar Dan huruf kecil Huruf Tanda baca Tanda.

6. bagaimana data dipresentasikan dalam komputer?

Sebagian besar komputer adalah digital

Kenali hanya dua negara diskrit: on atau off

Gunakan sistem biner untuk mengenali dua negara

Gunakan sistem Number dengan dua digit unik: 0 dan 1, yang disebut bit (singkatan dari binary digit)

7. Apa itu co Processor?

Chip yang membantu prosesor dalam melakukan tugas-tugas tertentu Salah satu jenis adalah floating-point coprocessor, juga Dikenal sebagai matematika atau coprocessor numeric

8. Apa itu Memory?

Komponen elektronik yang menyimpan instruksi, data, dan hasil

Terdiri dari satu atau Lebih chips pada motherboard Atau papan Sirkuit lainnya

Setiap byte disimpan Di lokasi yang unik Disebut alamat, Mirip dengan kursi Pada kereta penumpang

9. apa itu RAM?

Chip memori yang dapat Dibaca dari dan ditulis Oleh prosesor

Juga disebut Memori utama Atau primer Storage

Kebanyakan RAM Volatile, itu hilang Kapan Daya komputer adalah Dimatikan

Semakin banyak RAM komputer, Semakin Cepat merespon

10. Berapa banyak kebutuhan memori yang kita gunakan?

Paket perangkat lunak Biasanya menunjukkan Persyaratan RAM

Untuk Kinerja yang optimal, Anda Membutuhkan lebih dari Spesifikasi minimum.

11. apa itu cache memory?

Membantu proses komputer kecepatan dengan menyimpan instruksi yang sering digunakan dan data Juga disebut memory cache.

12. apa itu flash memory?

Membeli dan men-download trek musik MP3 dari sebuah situs Web. Dengan salah satu ujung kabel khusus yang terhubung ke unit sistem, hubungkan ujung lainnya ke dalam pemutar MP3.

Menginstruksikan komputer untuk menyalin trek musik MP3 ke chip memori flash di pemutar MP3.

Colokkan headphone ke MP3 player, menekan tombol pada pemutar MP3, dan mendengarkan musik melalui headphone

13. Apa itu CMOS?

Complementary Metal-Oxide Semiconductor Memory

sebuah jenis utama dari rangkaian terintegrasi.

14. Apa itu port atau connector?

Pelabuhan menghubungkan perangkat eksternal ke unit sistem

Konektor bergabung kabel perifer

Tersedia dalam salah satu dari dua jenis kelamin: laki-laki dan perempuan.

15.Apa itu PC Card dan Flash Memori Card?

Kartu PC menambahkan memori, penyimpanan, suara, fax / modem, komunikasi, dan kemampuan lain untuk komputer notebook.

Kartu memori flash memungkinkan pengguna untuk mentransfer data dari perangkat mobile untuk komputer desktop.

Hot plugging memungkinkan Anda untuk memasukkan dan mengeluarkan kartu saat komputer sedang berjalan.

16. Apa itu Serial dan paralel Port.?

serial port : Mentransmisikan satu bit data pada satu waktu Menghubungkan perangkat lambat kecepatan, seperti mouse, keyboard, modem.

paralel port : Menghubungkan perangkat yang dapat mentransfer lebih dari satu bit pada satu waktu, seperti printer

17. Apa itu USB port?

USB (universal serial bus) Port dapat menghubungkan Hingga 127 perangkat yang berbeda bersama-sama Dengan jenis konektor tunggal.

18. Apa itu BUS dan Expansion BUS?

BUS:Saluran yang memungkinkan perangkat dalam komputer untuk berkomunikasi satu sama lain.

ekspansion BUS:Memungkinkan prosesor untuk berkomunikasi dengan peripheral

19. Apa itu Komputer MOBILE?

Notebook, dengan berat antara 2,5 dan 8 pound, atau perangkat mobile seperti PDA

20. Apa itu power supply?

sebuah piranti elektronika yang berguna sebagai sumber daya untuk piranti lain, terutama daya listrik
